正面效果圖：
側面效果圖：
俯視效果圖：
施工參數：
建筑層數：地上3層， 建筑總高度：13.331米，建筑面積：324.67平方米
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
結構層高：一層層高3.8米，二層層高3.50米，三層層高3.50米。
圖紙詳情：
建 筑 圖：
建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖一、門樓詳圖、衛生間詳圖、門窗表等
結 構 圖：
結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、三層梁平法施工圖、坡屋頂梁平法施工圖、一層板配筋圖、二層板配筋圖、三層板配筋圖、坡屋頂板配筋圖、樓梯配筋圖、節點配筋圖一等
給排水圖：
給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給排水系統圖等
電 氣 圖：
電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷平面圖等
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。
軒鼎出品-必屬精品

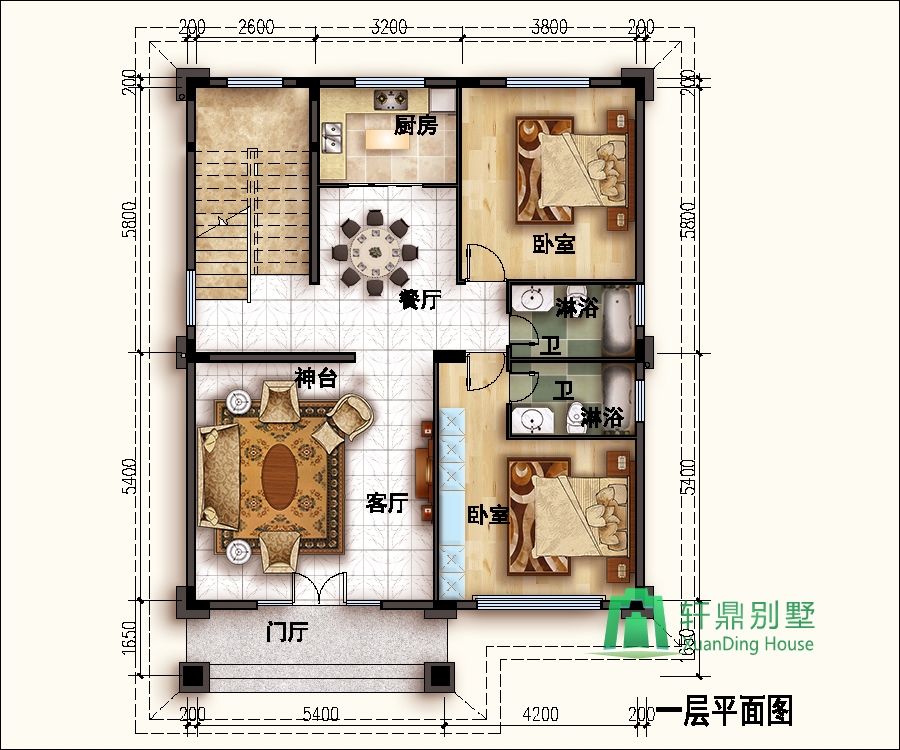

一層平面圖：

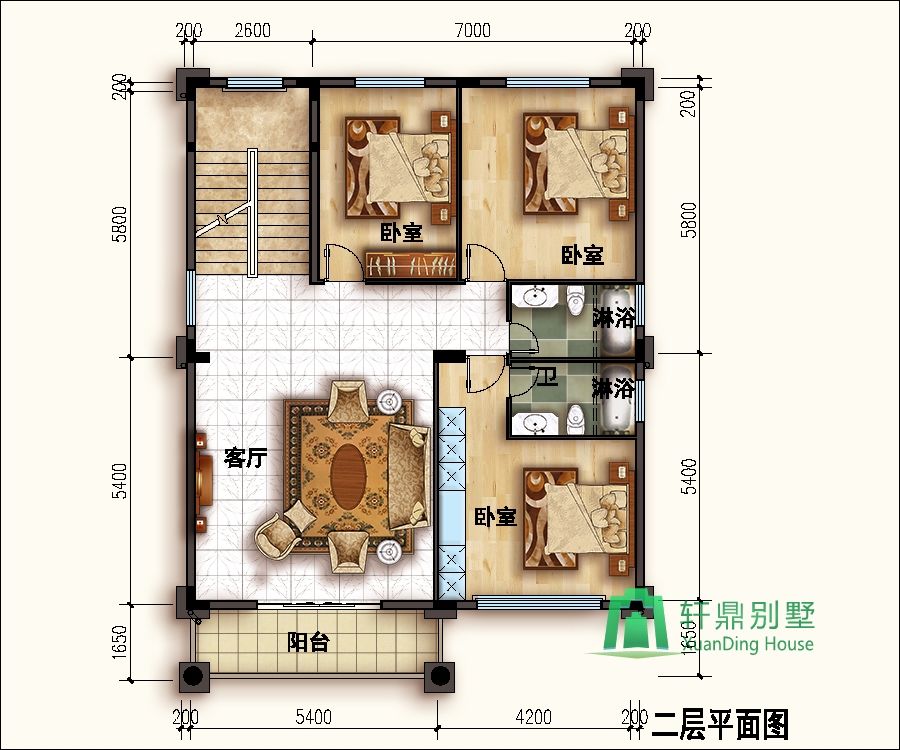

二層平面圖：

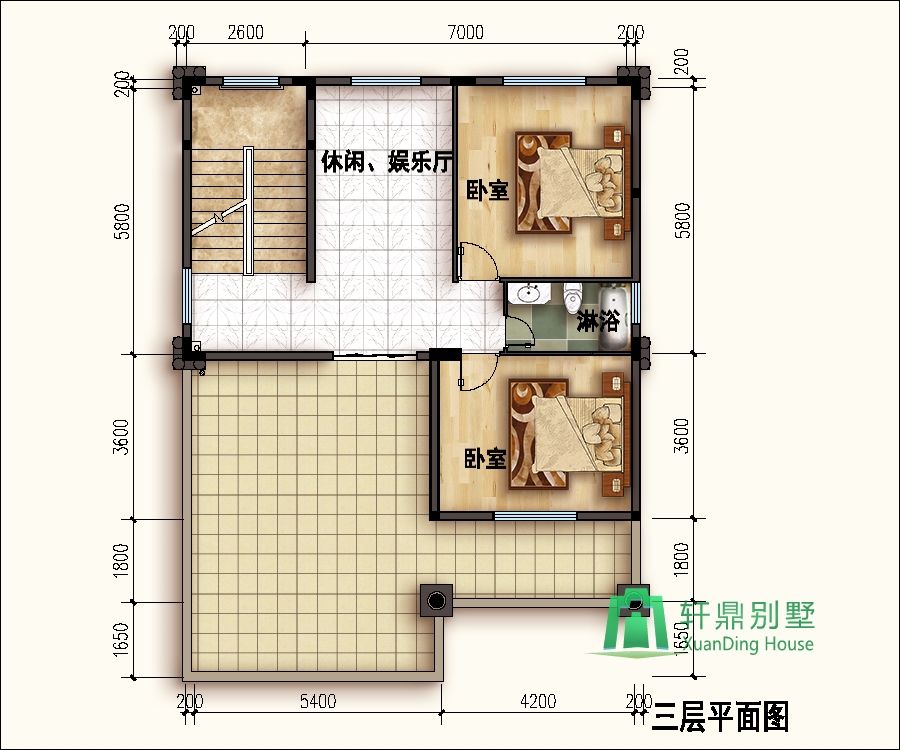

三層平面圖：

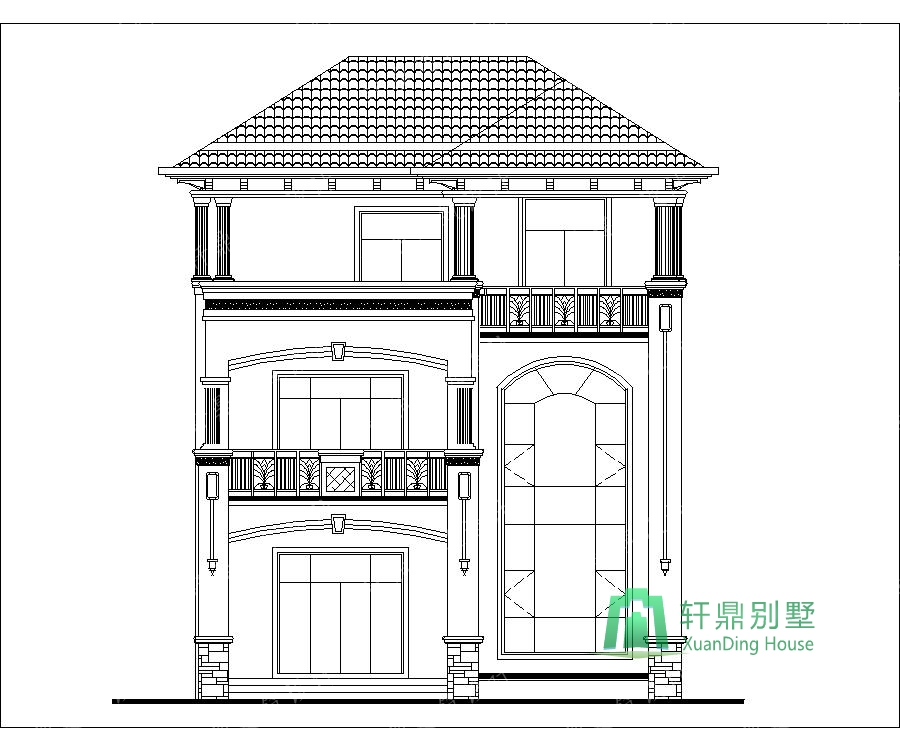

正立面圖：

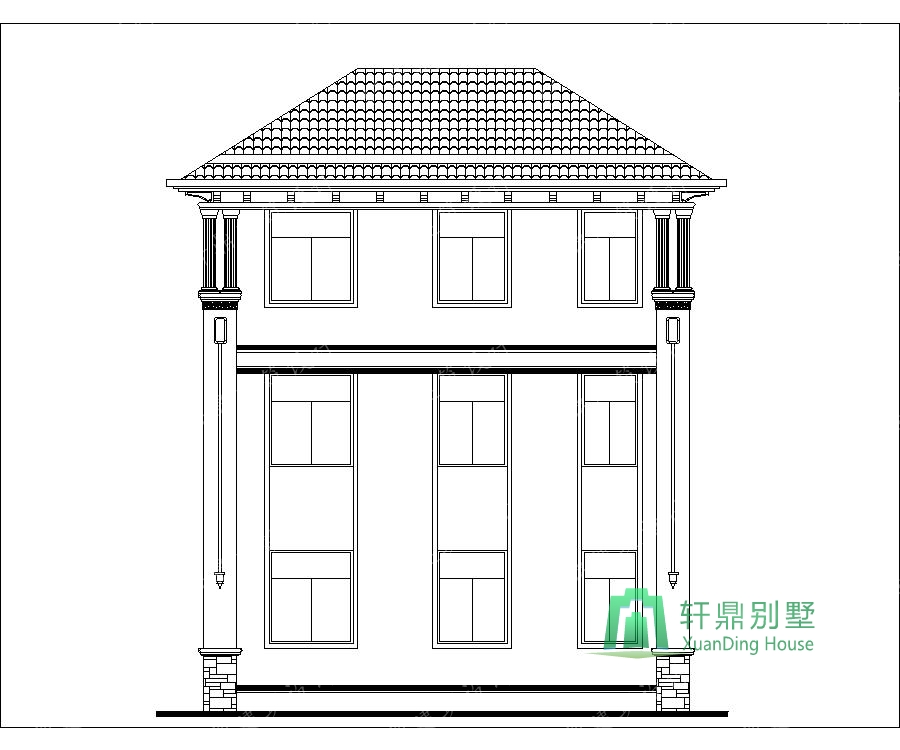

背立面圖：

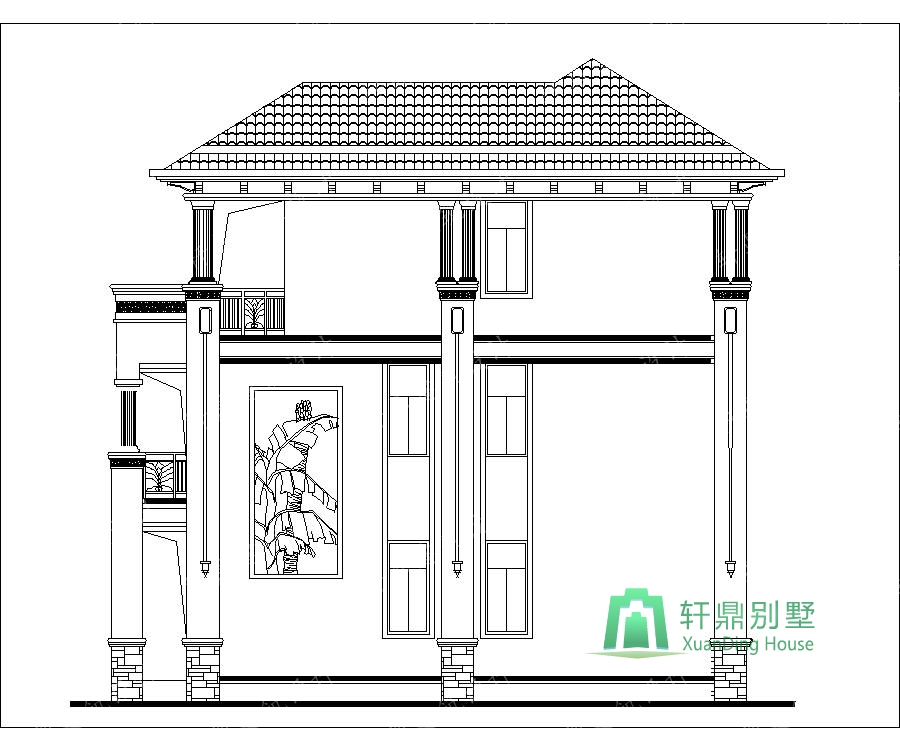

左立面圖：

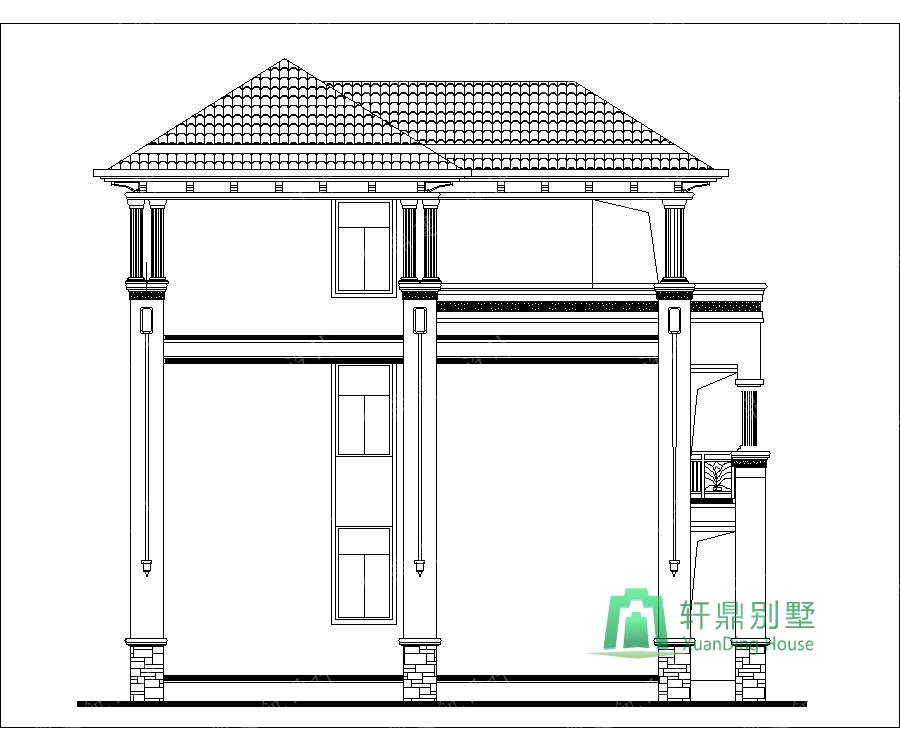

右立面圖：
圖紙為山東軒鼎建筑設計公司為番禺市馬業主設計的一套歐式自建房。整體采用框架異形柱結構設計，外墻為暖黃色防水外墻漆。設計過程中經過多次修改定稿，終于確定了此外觀及平面布局，有喜歡本套圖紙的朋友可以直接訂購此全套施工圖紙,圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是998元，成品圖紙價格并非是設計這套圖紙的設計費用，這套全套施工圖及效果圖設計下來是9000的設計費用，我們的咨詢電話及微信為18668932208
全國范圍內包郵
