圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
這是一款外觀簡單清新的小二層自建別墅設計圖，內部有四個臥室，四個衛生間，客廳、餐廳、堂屋、廚房都有非常合理的布置，布局非常的完善，如果您的土地面積有限，家里又有老人，那這款房子真的超適合你！
設計功能：
☑ 占地尺寸：12.00*12.80米
☑ 占地面積：140.44㎡
☑ 建筑面積：257.40㎡
☑ 建筑結構：框架結構
☑ 造價估算：27-32萬
☑ 一層建筑面積（包含外墻）：128.40㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度）的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：9.081米，建筑面積：257.40平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.3米。

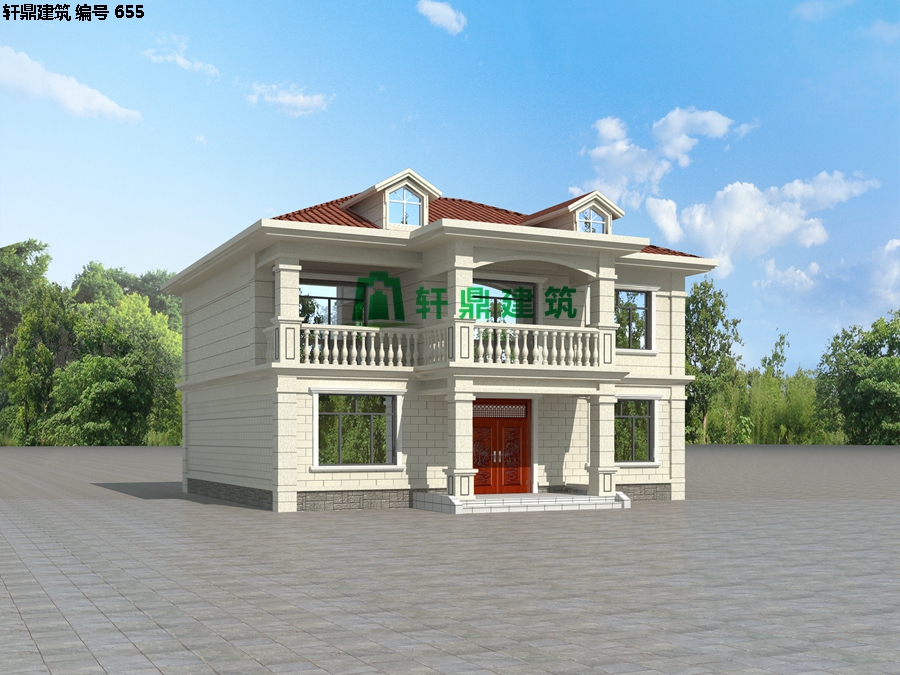

正面效果圖：

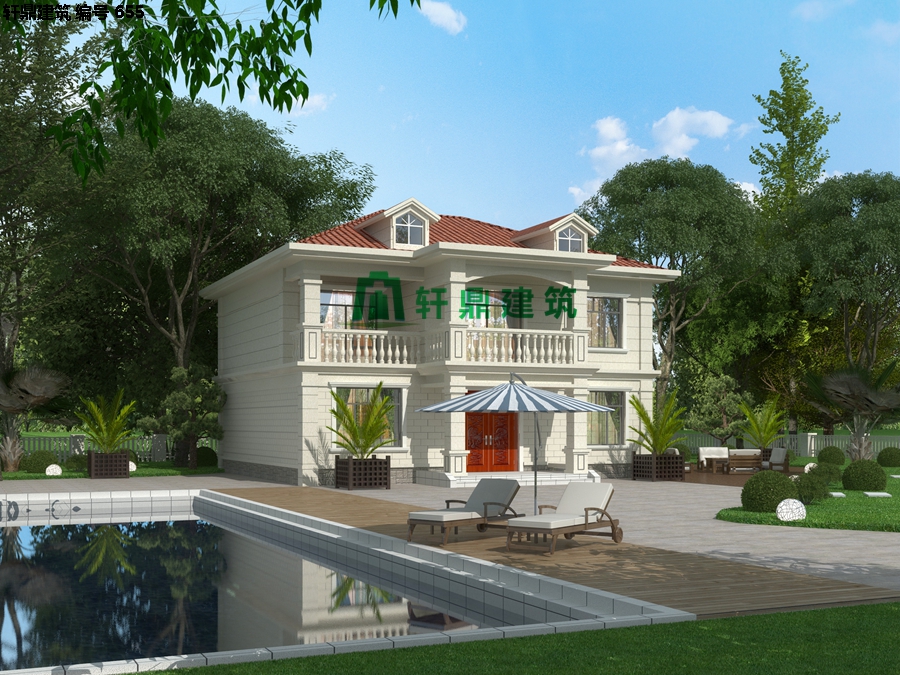

側面效果圖：

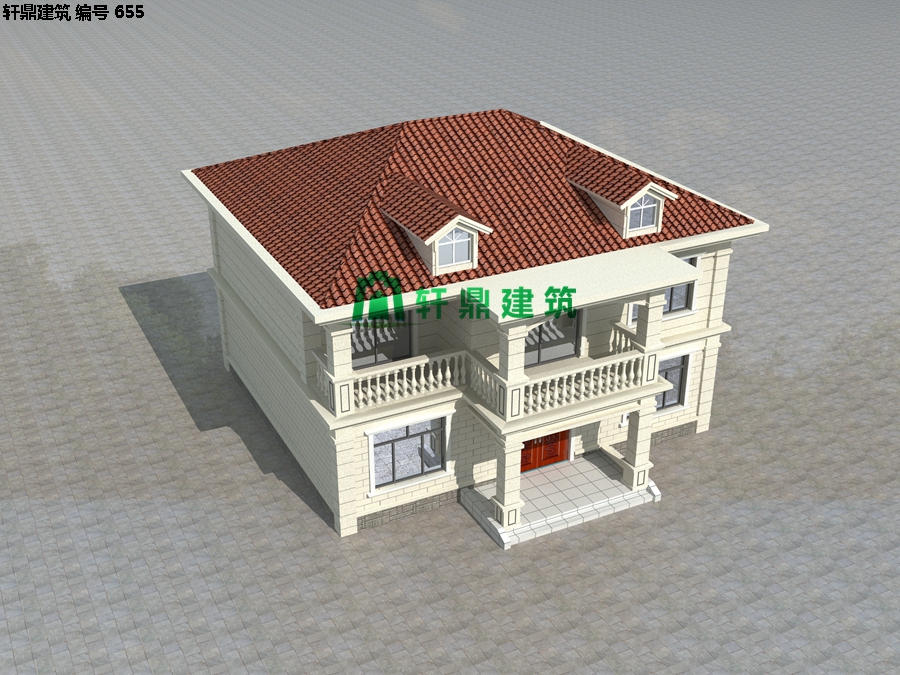

俯視效果圖：

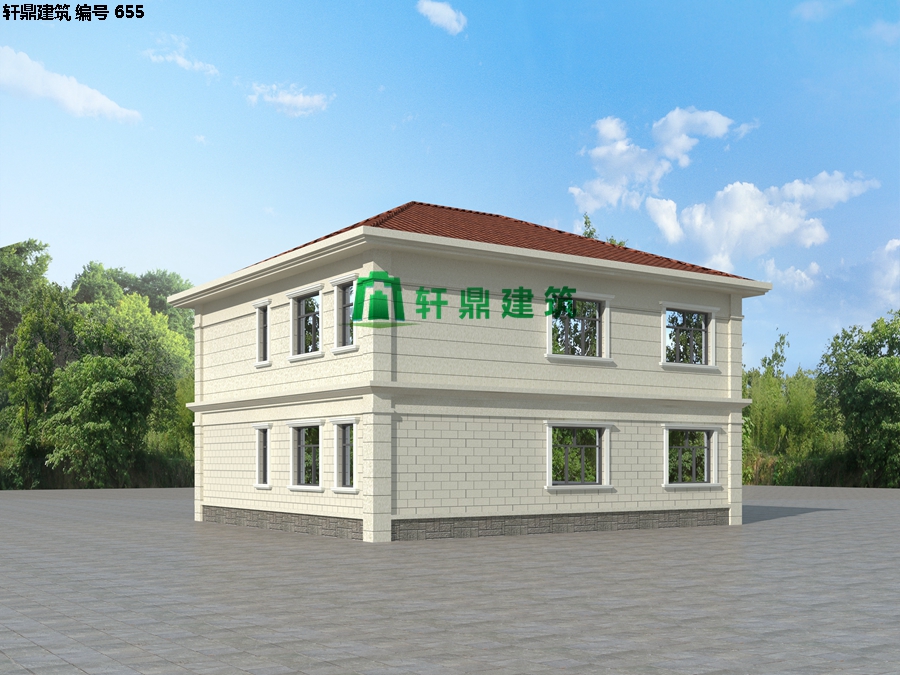

背面效果圖：
一層平面圖：

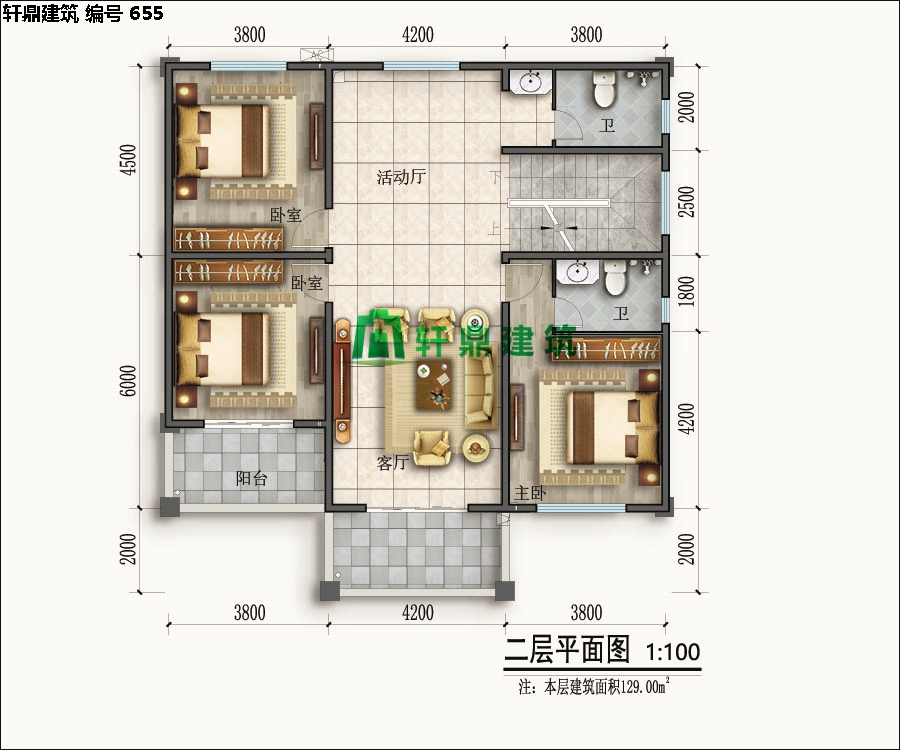

二層平面圖：

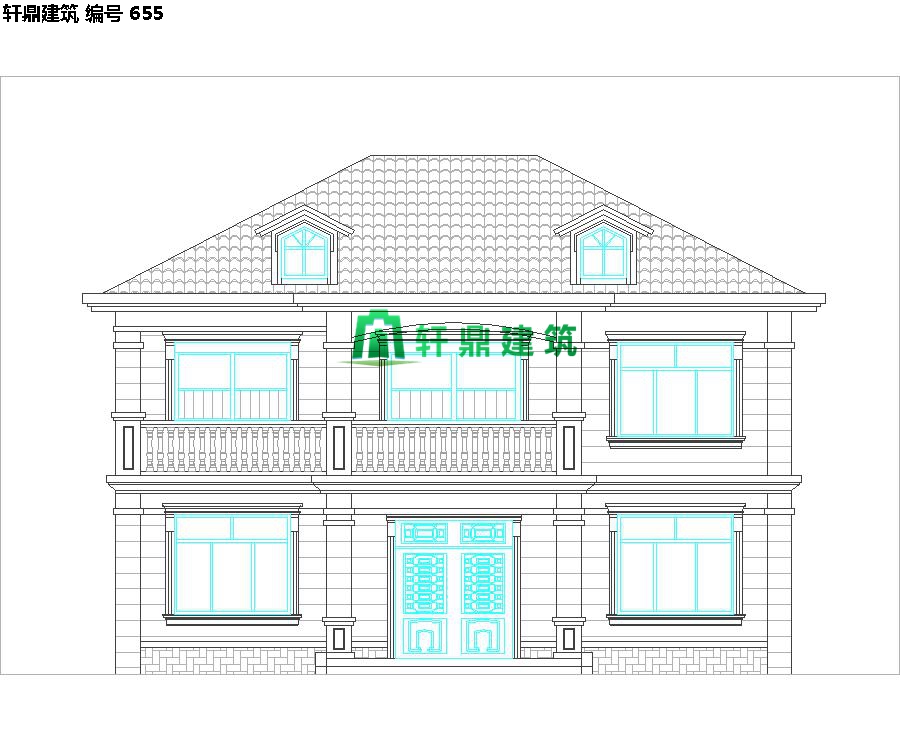

正立面圖：
背立面圖：

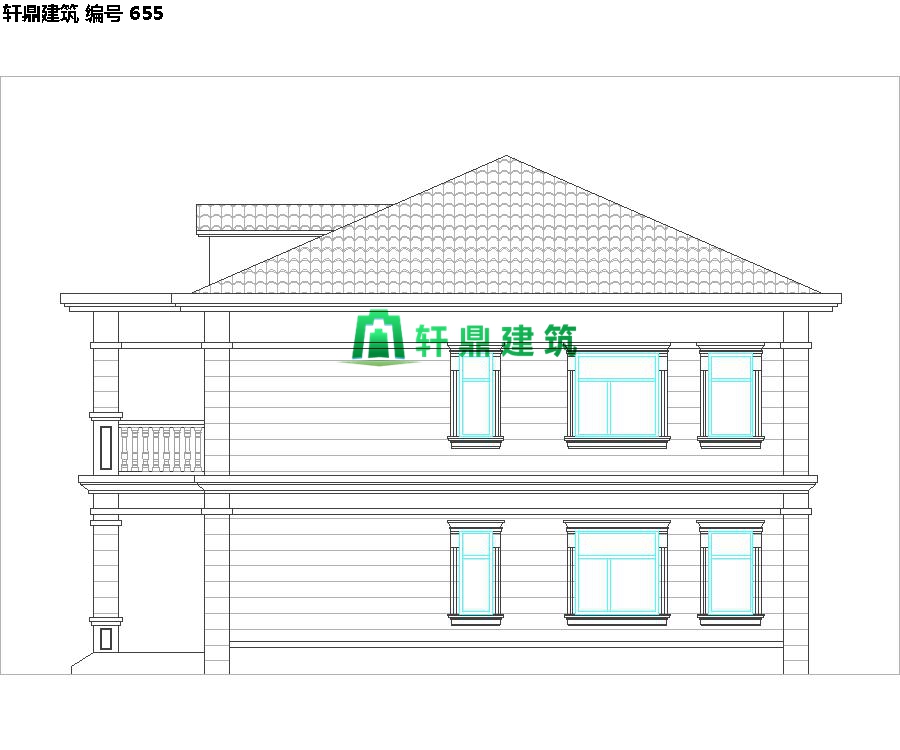

左立面圖：

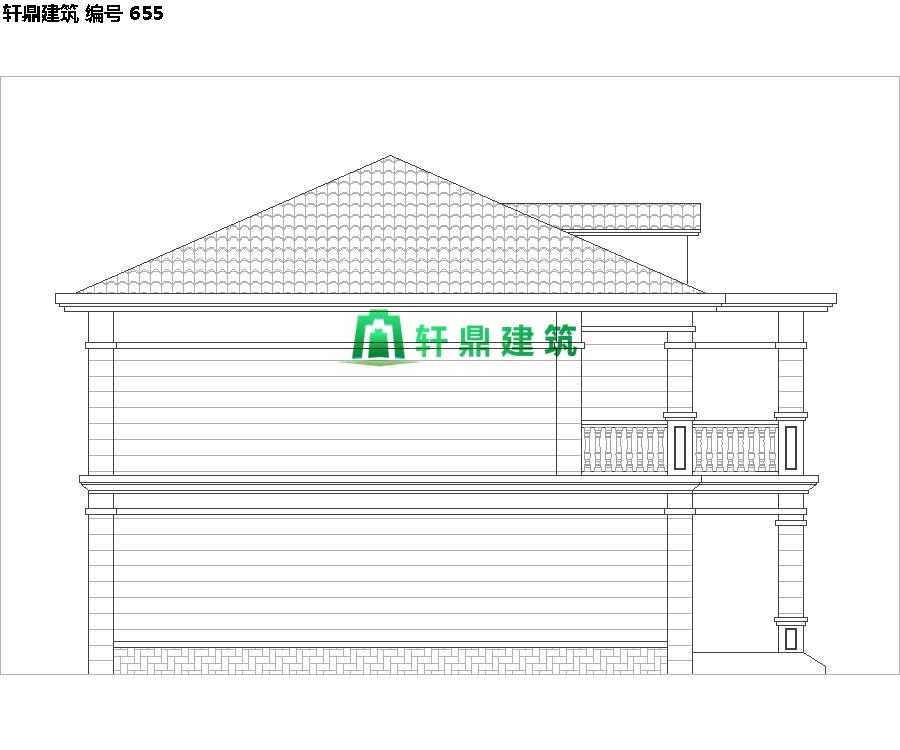

右立面圖：
全國范圍內包郵
