建筑層數：一層平房
占地尺寸：面寬17.04米x進深13.04米
占地面積：215平方
造價預算：30萬以下
建筑總面積/總層高：300平米（不含入戶平臺、陽臺、露臺）/總高8.68米
建筑結構：磚混結構
施工圖(建施圖、結施圖、給排水、電路）共30張，效果圖4張。
圖紙目錄：
建筑圖：建筑設計總說明、一層平面布置圖、二層平面布置圖、一層結構尺寸圖、兩層結構尺寸圖、屋頂平面圖、南立面圖、東立面圖、背立面圖、西立面圖、
結構圖：結構設計總說明、基礎平面布置圖、基礎配筋詳圖、基礎柱子配筋圖、一層頂梁配筋圖、二層頂梁配筋圖、一層頂板配筋圖、二層頂板配筋圖、構造配筋詳圖、樓梯平面配筋圖、樓梯剖面配筋圖；
給排水圖：給排水設計總說明、一層給排水布置圖、二層給排水布置圖；
電氣圖：電氣設計總說明、配電箱系統圖、一層強電布置圖、二層強電布置圖、一層弱電布置圖、二層弱電布置圖、一層插座布置圖、二層插座布置圖、一層燈控布置圖、二層燈控布置圖；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、給排水系統圖。
平面功能介紹：
一層：客廳、臥室（4個）、廚房、餐廳、衛生間2個、樓梯，堂屋；
二層：衛生間、臥室（南向）、臥室（北向）。
一層平面圖：
二層平面圖：

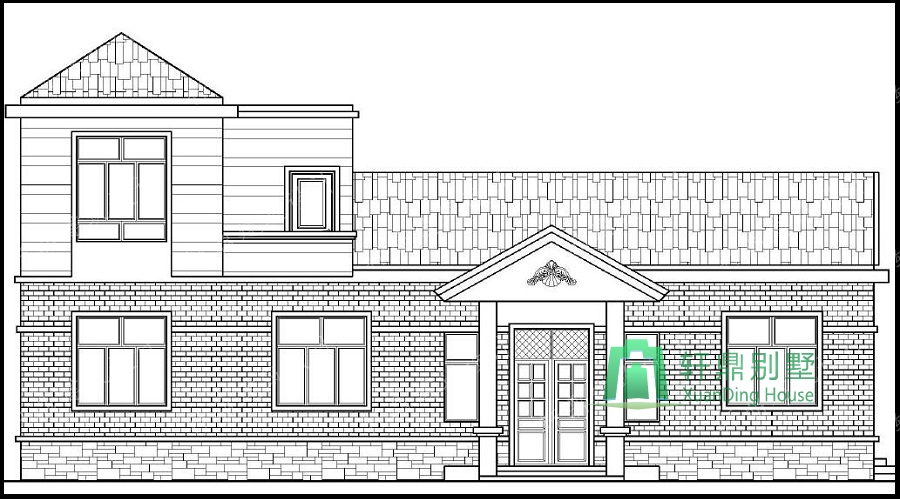

正立面圖：

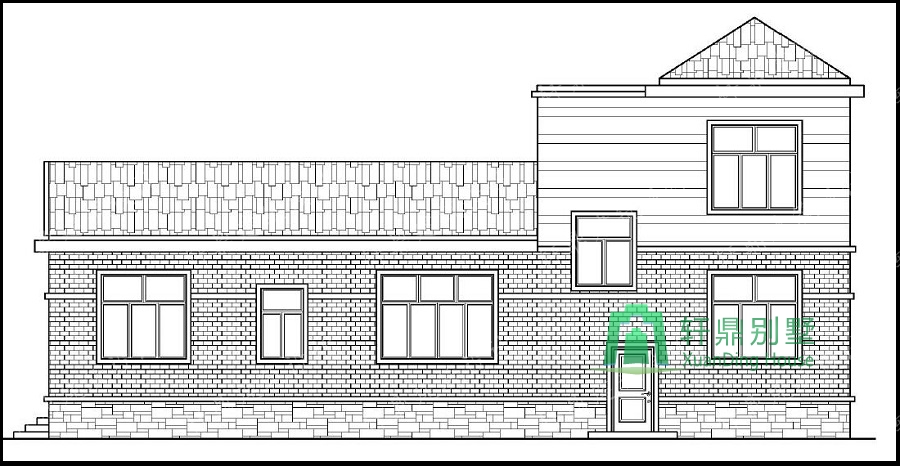

背立面圖：

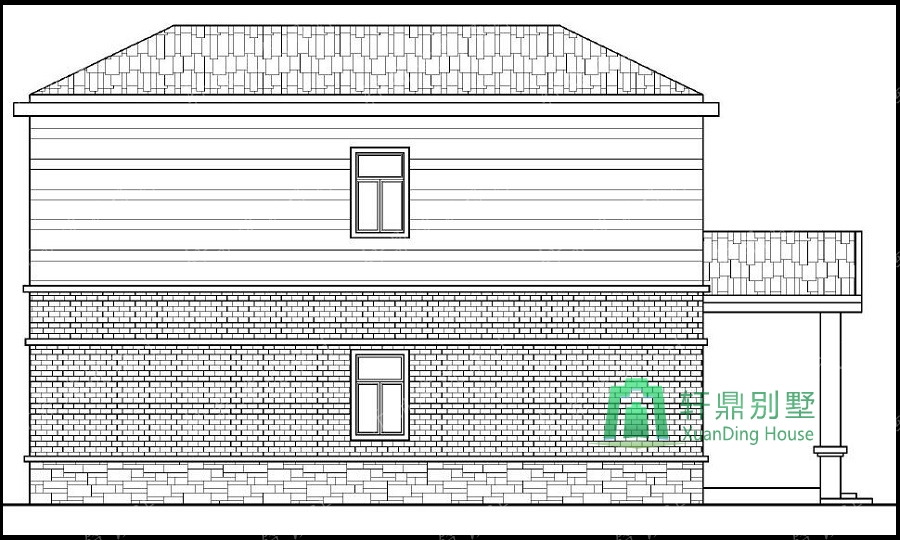

左立面圖：

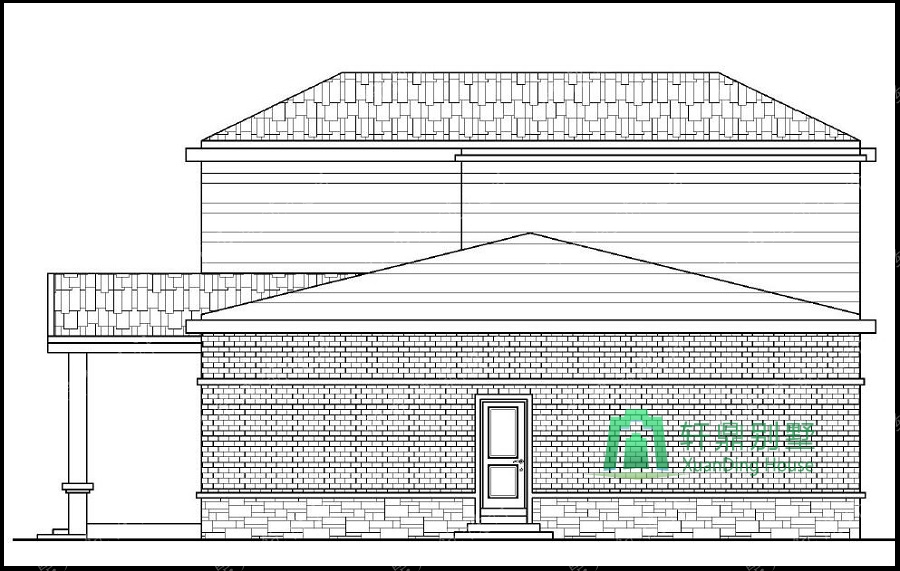

右立面圖：
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。
特別說明：我們的這套成品圖紙不包修改和調整，因為圖紙調整是牽一發動全身，改圖甚至比重新設計還要復雜和花費精力，所以我們的圖紙都不做修改。
圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，這套全套施工圖及效果圖設計下來是5000的設計費用，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是260元，有需要的朋友可以聯系我們訂購或者定制。
全國范圍內包郵
